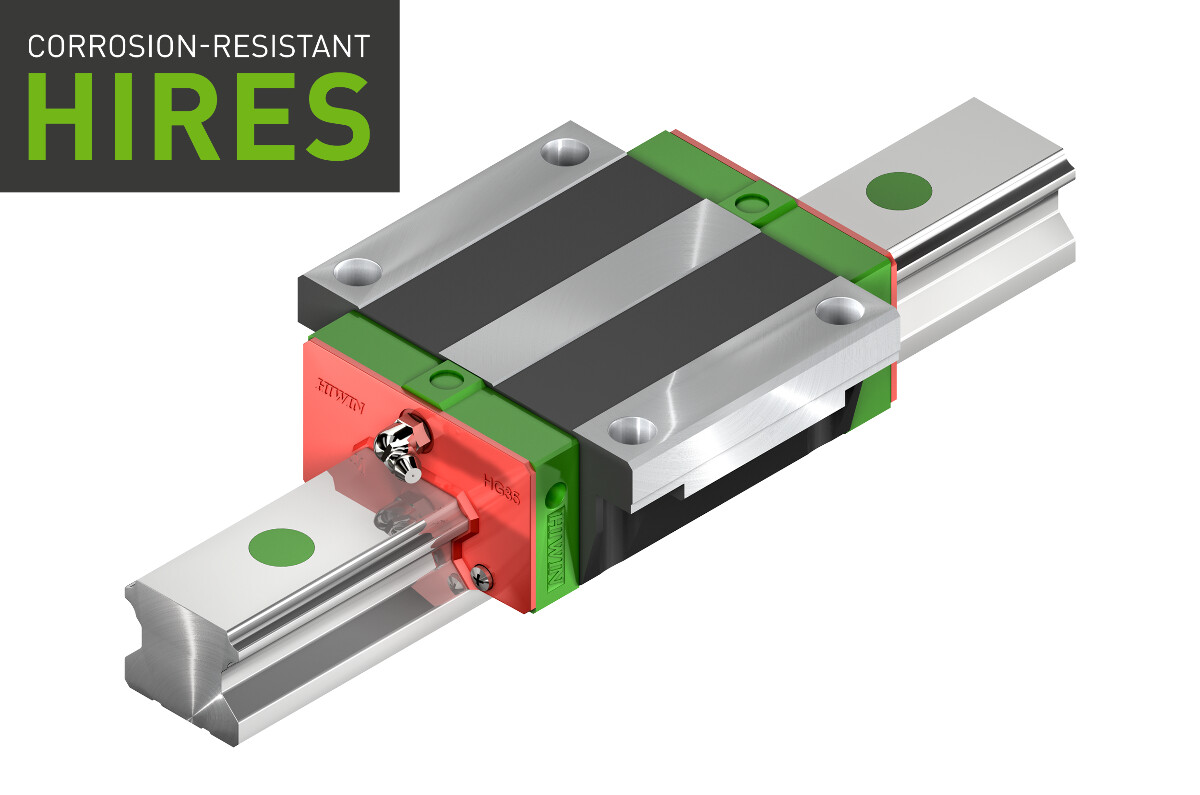

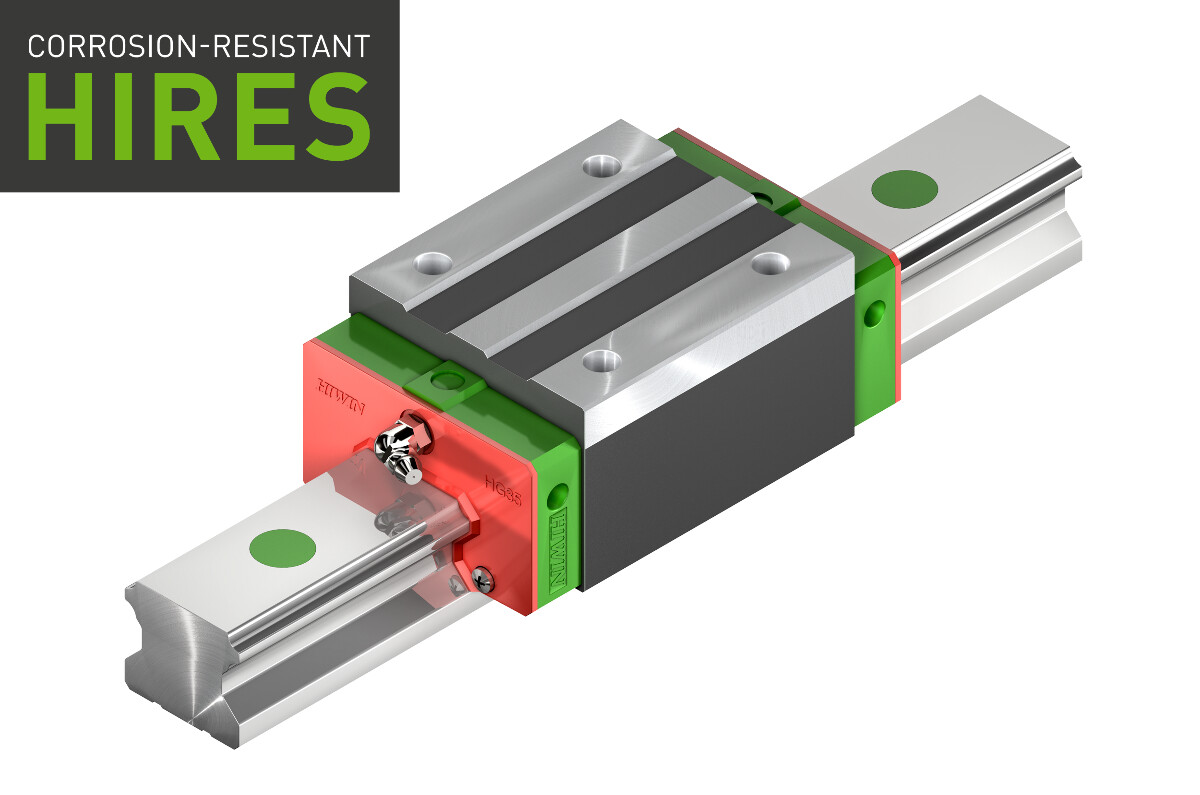

Korrosionsbeständige Standardbaureihe in X-Anordnung für unbearbeitete Montageflächen. Alle Stahlteile der HG HIRES-Baureihe sind aus korrosionsbeständigem, martensitischem Stahl aufgebaut und bieten damit einen verbesserten Korrosionsschutz. Die Eigenschaften wie Steifigkeit, Härte, Tragzahlen und die Abmessungen bleiben im Vergleich zum Standardstahl gleich. Den passenden Laufwagen finden Sie unter dem Zubehör der jeweiligen Profilschiene oder direkt unter dem Menüpunkt Laufwagen. Alternativ konfigurieren Sie sich Ihre HG HIRES-Linearführung auch direkt in unserem Produktkonfigurator. Hier stehen Ihnen auch CAD-Daten und technische Zeichnungen zum Download bereit.

Konfigurator

6 Produkte

Typ	H	W	L	C_dyn	C₀	H₁	N	B	B₁	C	L₁	K₁	K₂	G	M	l	T	T₁	T₂	H₂	H₃	Masse	M_0X	M_0Y	M_0Z
HGH15CA-M	28	34	61,4	14700	23470	4,3	9,5	26	4	26	39,4	10	4,85	5,3	M4	5	6			7,95	7,7	0,18	120	100	100
HGH20CA-M	30	44	77,5	27100	36680	4,6	12	32	6	36	50,5	12,25	6	12	M5	6	8			6	6	0,3	270	200	200
HGH25CA-M	40	48	84	34900	52820	5,5	12,5	35	6,5	35	58	15,7	6	12	M6	8	8			6	6	0,51	420	330	330
HGW15CC-M	24	47	61,4	14700	23470	4,3	16	38	4,5	30	39,4	8	4,85	5,3	M4		6	8,9	7	3,95	3,7	0,17	120	100	100
HGW20CC-M	30	63	77,5	27100	36680	4,6	21,5	53	5	40	50,5	10,25	6	12	M5		8	10	9,5	6	6	0,4	270	200	200
HGW25CC-M	36	70	84	34900	52820	5,5	23,5	57	6,5	45	58	10,7	6	12	M6		8	14	10	6	5	0,59	420	330	330
