HM060S010
Abmessungen
Kritische Drehzahl n über Hublänge Achse LST
Durchbiegung w über ungestützte Achslänge LAW unter Nutzlast
Abmessungen | |||
---|---|---|---|
Lc | Gesamtlänge Schlitten | 220 | mm |
B | Schalterabstand | 35 | mm |
C | Schalterabstand | 98 | mm |
E | Endlage bei mechanisch Null | 50 | mm |
F | Endlage bei mechanisch Null | 25 | mm |
LT | Gesamtlänge | LT = LST + 325 | mm |
Belastungsdaten | |||
---|---|---|---|
Fydynmax | Maximale Kraft | 2896 | N |
Fzdynmax | Maximale Kraft | 3628 | N |
Mxdynmax | Maximales Moment | 28 | Nm |
Mydynmax | Maximales Moment | 240 | Nm |
Mzdynmax | Maximales Moment | 191 | Nm |
z | Oberkante Schlitten – Mitte Führung | 57,4 | mm |
Allgemeine technische Daten | |||
---|---|---|---|
vmax | Max. Geschwindigkeit | 0,5 | m/s |
amax | Max. Beschleunigung | 15 | m/s² |
Fx_max | Max. Vorschubkraft | 1989 | N |
Ma_max | Max. Antriebsmoment | 3,44 | Nm |
Typische Nutzlast | 25 | kg | |
Maximale Gesamtlänge | 3286 | mm | |
Wiederholgenauigkeit | ± 0.02 | mm | |
Ix | Flächenträgheitsmoment Profilquerschnitt | 431907 | mm⁴ |
Iy | Flächenträgheitsmoment Profilquerschnitt | 539706 | mm⁴ |
Führung | |||
---|---|---|---|
Führungstyp | QEH15CA | ||
Cdyn | Dynamische Tragzahl | 12530 | N |
C0 | Statische Tragzahl | 15280 | N |
Antrieb | |||
---|---|---|---|
Spindelnenndurchmesser | 15 | mm | |
Steigung | 10 | mm | |
Axialspiel | 0,02 | mm | |
Cdyn | Dynamische Tragzahl | 10800 | N |
C0 | Statische Tragzahl | 18300 | N |
Mechanische Kennwerte | |||
---|---|---|---|
Masse des Schlittens | 1,15 | kg | |
Masse bei 0-Hub | 3,41 | kg | |
Masse pro 1 m Hub | 5,88 | kg/m | |
Jrot. | Massenträgheitsmoment bei 0-Hub | 0,19 | kgcm² |
Jrot. | Massenträgheitsmoment pro 1 m Hub | 0,39 | kgcm² |
Leerlaufdrehmoment bei 0-Hub | 0,27 | Nm |
Schmierung
Zur komfortablen Wartung der Linearachse ist für jede Schmierstelle getrennt jeweils ein Schmiernippel links und rechts am Schlitten verbaut. Somit wird auch bei schwierigen Einbauverhältnissen stets eine optimale Zugänglichkeit für die Nachschmierung erreicht. Weitere Informationen zu Schmierung und Wartung finden Sie in der Montageanleitung.

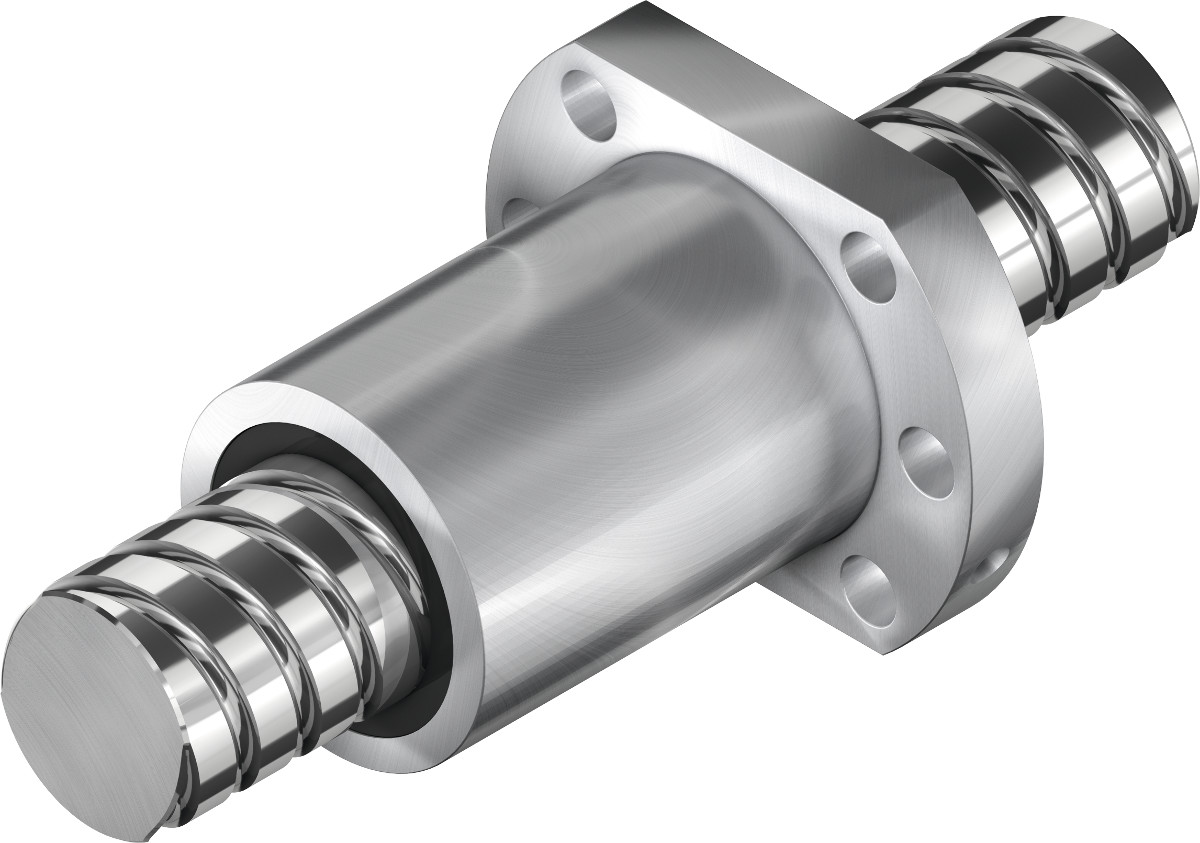

Spindelsteigung
Die integrierten HIWIN-Kugelgewindetriebe sorgen durch ihre hohe Steigungsgenauigkeit und Steifigkeit für eine präzise Positionierung. Für jede Baugröße stehen verschiedene Spindelsteigungen zur Verfügung, um die Anforderungen an Vorschubkraft und Dynamik optimal erfüllen zu können.

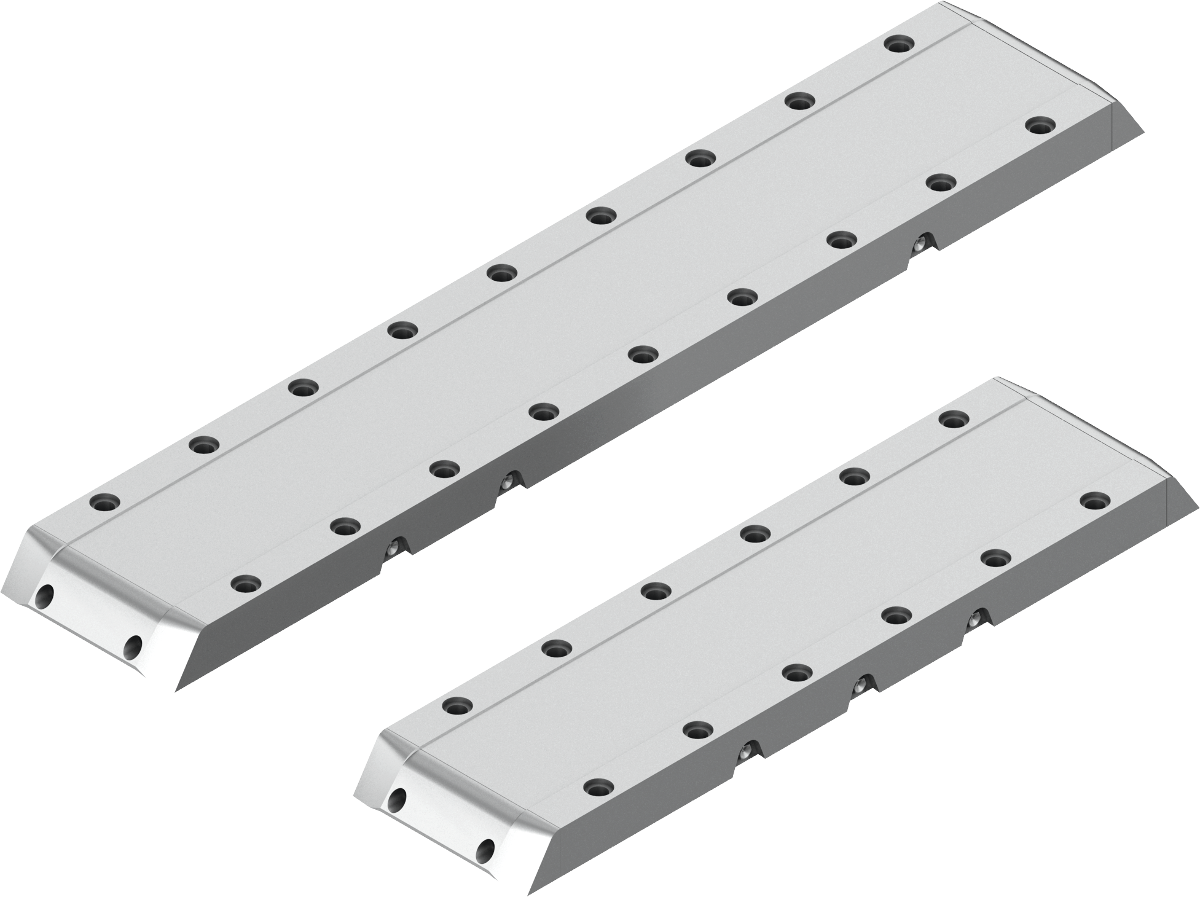

Schlitten
HIWIN-Spindelachsen sind mit zwei verschiedenen Schlittenlängen verfügbar, je nach Größe und Abmessung der zu transportierenden Last. Um eine ideale, reproduzierbare Ausrichtung der Anschlusskonstruktion zu gewährleisten, befindet sich an jeder Gewindebohrung eine zusätzliche Passbohrung, über welche die Nutzlast mit Zentrierhülsen fixiert werden kann. Die passenden Zentrierhülsen finden Sie im Zubehör.

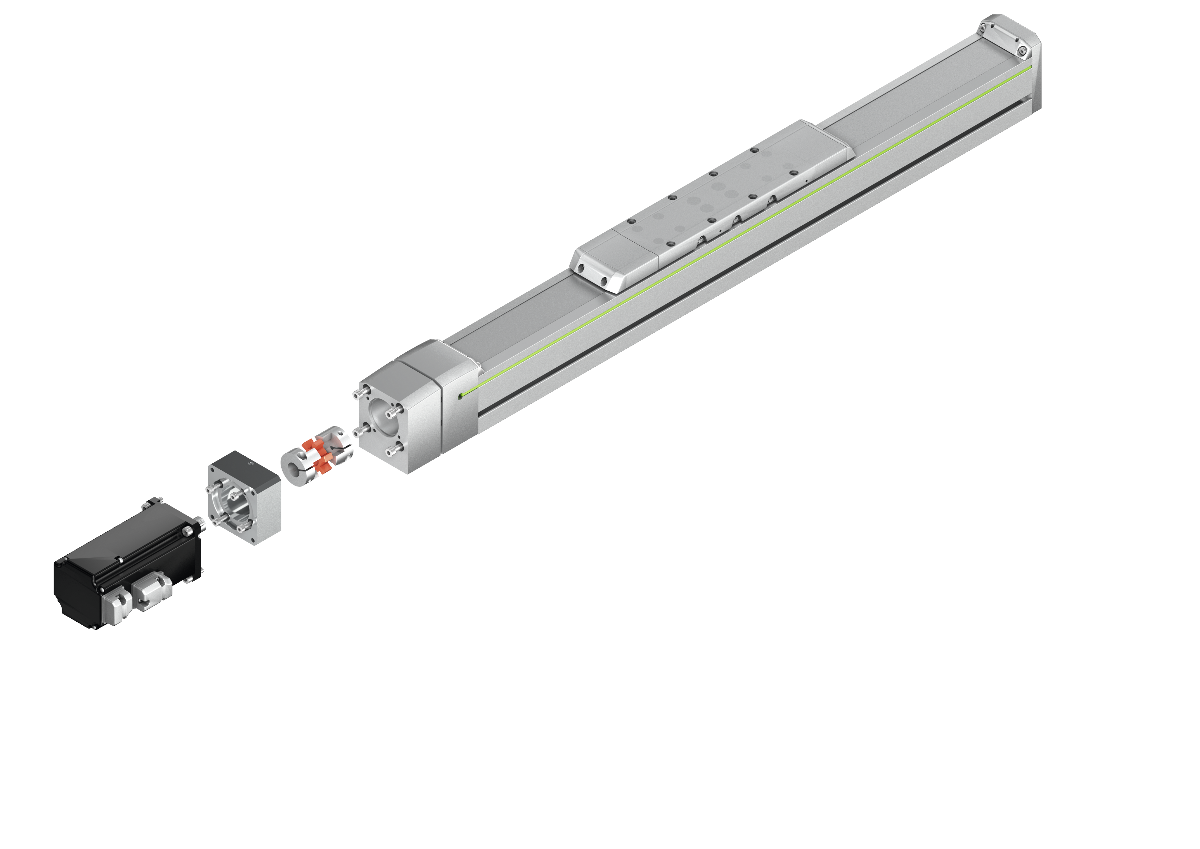

Motoranbindung und Riementrieb
Ein mehrteiliger Aufbau der Motor-/Getriebeadaption schafft eine äußerst flexible Antriebs-Schnittstelle für An- und Umbau der Antriebstechnik. Optional kann über einen Riementrieb der Motoranbau um 180° gedreht werden, wodurch die Gesamtlänge deutlich reduziert wird. Die passende Antriebsadaption für Ihre Achse können Sie hier konfigurieren.

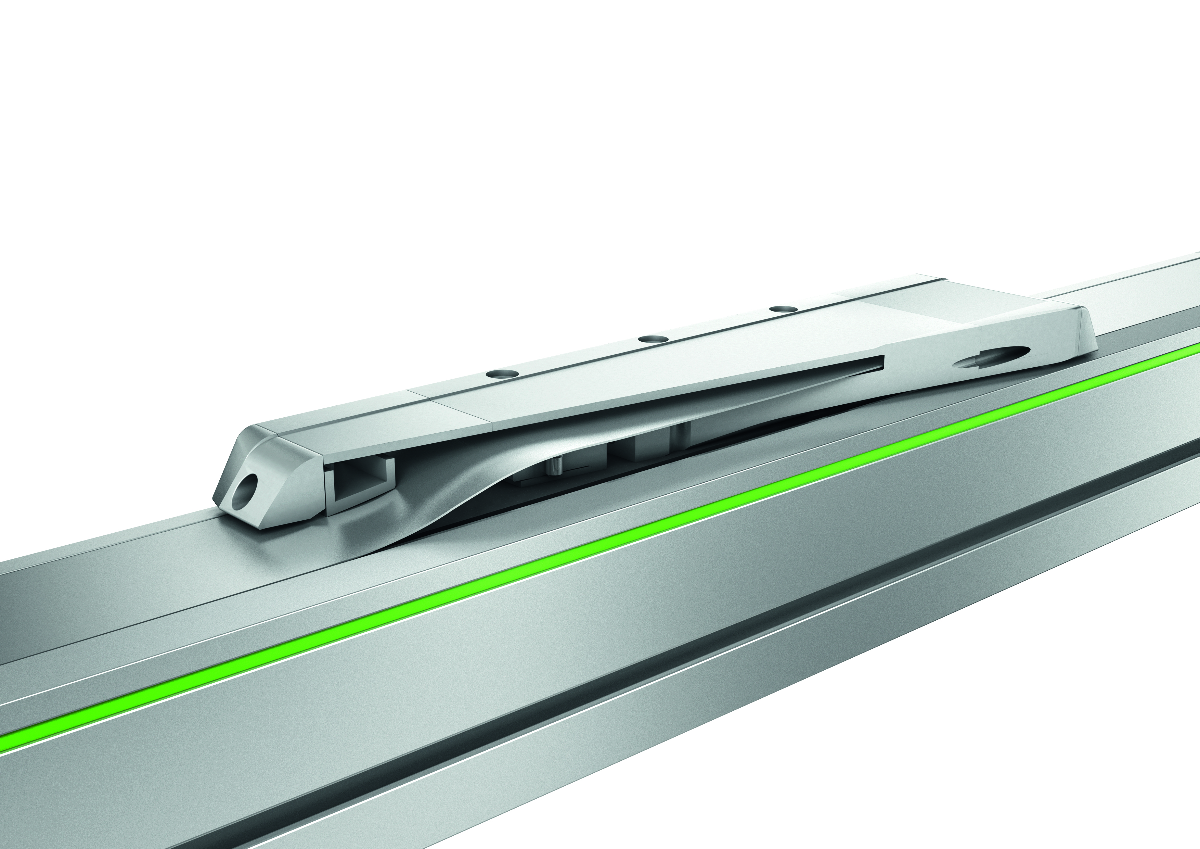

Abdeckband
Das Stahl-Abdeckband verhindert das Eindringen von Schmutz und Staub in das Innere der Achse. Zudem wird durch das Abdeckband ein Einsatz der Achsen in Bereichen mit groben, scharfkantigen oder heißen Fremdkörpern ermöglicht. Die im Achsprofil integrierten Magnetleisten halten das Band sicher in Position und erhöhen die Abdichtwirkung.
Spindelabstützung
Bei Anwendungen mit langen Verfahrwegen und hoher Geschwindigkeit wird schnell die kritische Drehzahl der Spindel erreicht, so dass eine entsprechende Abstützung erforderlich ist, um ein Aufschwingen der Spindel zu verhindern. In HIWIN-Spindelachsen können bis zu drei mitfahrende Spindelabstützungen auf jeder Seite des Schlittens eingebaut werden. Somit wird auch bei großen Hüben das Fahren mit voller Drehzahl ermöglicht.
