Typ:

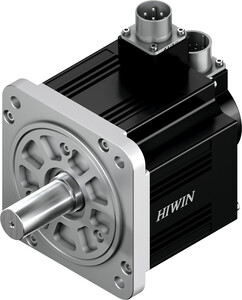

EM1-D-M-1A-2-0-E-0-A
Numer artykułu:
80041796
Wykres moment obrotowy-prędkość obrotowa
Wymiary montażowe
| Parametry techniczne silnika | |||
|---|---|---|---|
| Tc | Moment znamionowy | 5,73 | Nm |
| Ic | Prąd znamionowy | 9,1 | Aeff |
| Tp | Moment szczytowy (dla 1 sek.) | 16 | Nm |
| Ip | Prąd szczytowy (dla 1 sek.) | 27 | Aeff |
| nN | Znamionowa prędkość obrotowa | 2000 | 1/min |
| nmax | Maksymalna prędkość obrotowa | 5000 | 1/min |
| P | Moc znamionowa | 1200 | W |
| V | Napięcie znamionowe | 220 | V AC |
| KT | Stała momentowa | 0,63 | Nm/Aeff |
| Ke | Stała napięcia | 41,52 | Veff/(1.000min-1) |
| R | Opór uzwojenia | 0,482 | Ω |
| L | Indukcyjność uzwojenia | 4,54 | mH |
| J | Masowy moment bezwładności | 7,2 | kgm² × 10-4 |
| Klasa izolacji silnika | Klasa F | ||
| Warunki otoczenia | |||
|---|---|---|---|
| Temperatura otoczenia | 0 °C do 50 °C | ||
| Temperatura składowania | -15 °C do 70 °C | ||
| Wilgotność powietrza | Do 80% wilgotności względnej | ||
| Maks. wysokość ustawienia | 1 000 m npm | ||
