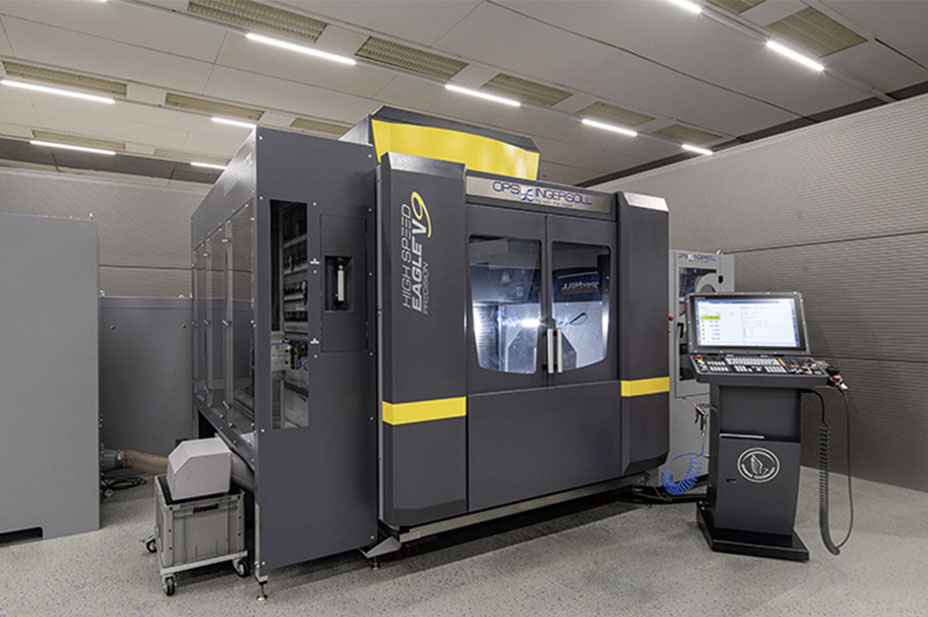

Az ismétlési pontosság és a hosszú távú stabilitás alapvető követelmény egy szerszámcserélővel szemben. Az OPS-INGERSOLL Funkenerosion GmbH maró- és eróziós gépei is ezen alapulnak. Ezért a burbachi szerszámgép-specialista a HIGH SPEED EAGLE V5 és V9 sorozatú marógépeknél a HIWIN GmbH tengelyrendszereire támaszkodik.

4 tengelyes megmunkálás, 5 tengelyes megmunkálás, tengelymegmunkálás - az OPS-INGERSOLL marógépei a többtengelyes megmunkálás számos változatát teszik lehetővé. A többszerszámos szerszámtároló opcionálisan rendelhető. „Egy marógépnél a fő hangsúly valójában nem a szerszámváltón van” - magyarázza Michael Gräfe, az OPS-INGERSOLL tervezési vezetője. "Továbbra is megbízhatóan kell működnie, a lehető legkevesebb karbantartást kell igényelnie, és magas szintű folyamatbiztonságot kell garantálnia. Egyszerűen elvárható, hogy a szerszámcserélő a gép élettartamát tartsa ki."

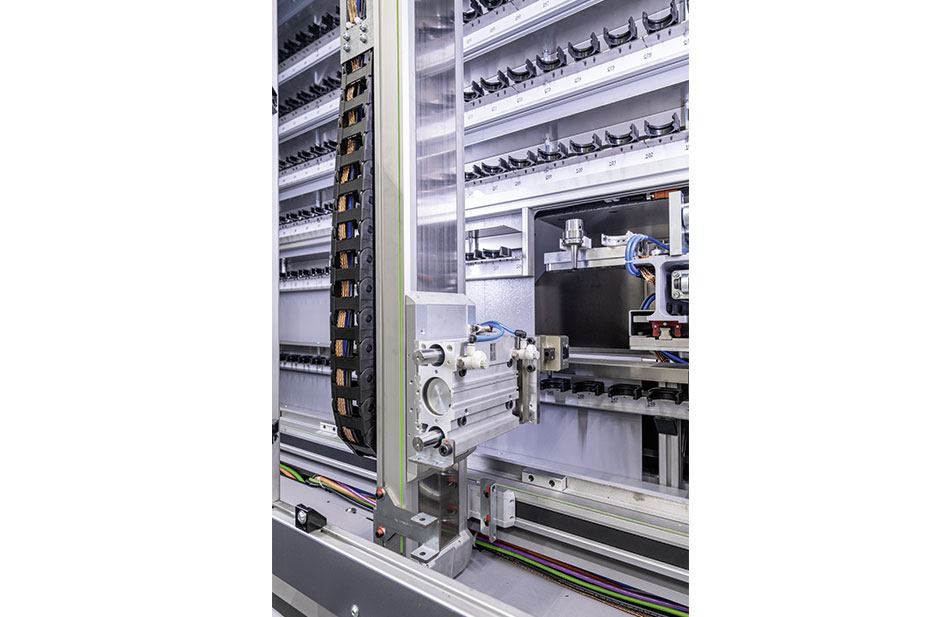

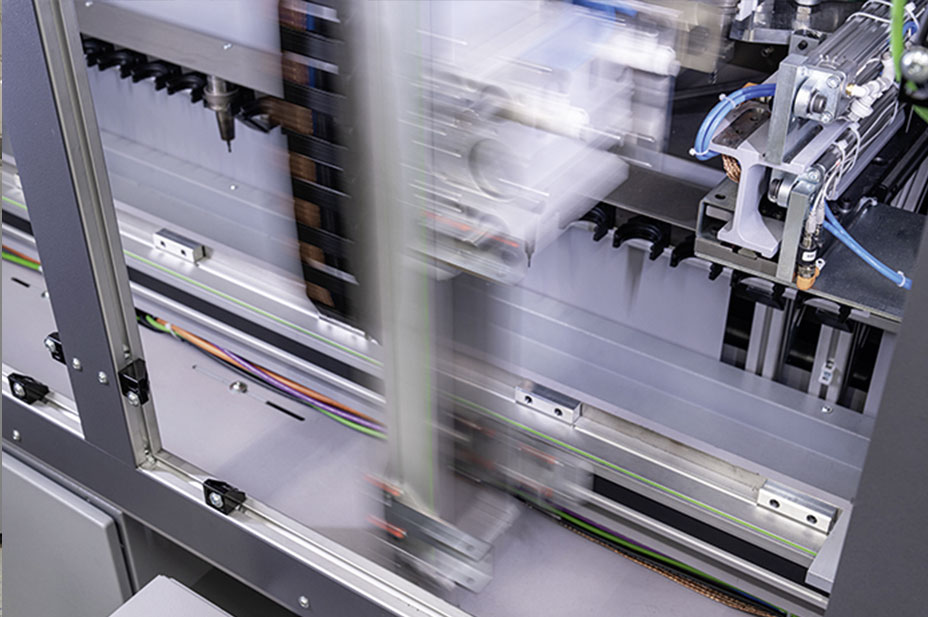

A MultiTool 100 vagy 150 szerszámot tart a megmunkáláshoz, amelyeknek a megmunkálási folyamattól függően a lehető legrövidebb átállási időn belül automatizáltan és használatra készen kell állniuk. s itt jön a képbe a HIWIN GmbH kéttengelyes rendszere, a HS22: az X és Y irányú pozícionálásra szolgáló rugalmas egység az előtoló tengelyként szolgál, valamint a szerszámok tárolását és visszavételét is átveszi. Az X irányban egy HD kettős tengelyből és Y irányban egy HT lineáris asztalból álló, fogazott szíjjal hajtott tengelyrendszer biztosítja a szükséges ismétlési pontosságot. A szerszámcserélő vezérléssel támogatott tárbetöltő rendszerrel működik. A HIWIN kéttengelyes rendszere a szükséges szerszámot nagy dinamikusan szállítja a magazin helyéről a behelyezési helyre. A szerszámok azonosítása QR-olvasó segítségével történik. A gépvezérlésen történő kézi bevitel és így a lehetséges hibaforrások kiküszöbölhetők, ami további folyamatbiztonságot biztosít.

A kiváló minőségű gördülőelemekkel ellátott lineáris tengelyek döntőek voltak

A szerszámváltó eredeti tervezése csúszóvezetésű tengelyeket irányzott elő. A kezdeti tesztek azonban azt mutatták, hogy a szükséges pozicionálási pontosság és a hosszú távú stabilitás hosszú távon nem biztosítható. „Ez egyértelművé tette, hogy kiváló minőségű gördülőelemekkel ellátott tengelyek mellett kellett döntenünk” - jelenti Michael Gräfe. "Természetesen a beépítési hely is kihívást jelentett. A HIWIN tengelyek nagy teljesítménysűrűségének köszönhetően kisebb méretet tudtunk választani, és mégis megkaptuk a szükséges teljesítményt." A felhasználók rugalmasan konfigurálhatják a HIWIN tengelyrendszereket: a milliméteres lépésekben szabadon választható lökettől kezdve a lehetőségek széles skálája áll rendelkezésre, mint például az energialáncok, a végálláskapcsolók és a minden motortípushoz megfelelő, sebességváltót is tartalmazó meghajtási adaptáció. A mozgástechnikai specialista így komplett rendszereket kínál egyetlen forrásból. A HIWIN ingyenes tervezőeszközöket és termékkonfigurátorokat biztosít a termékválasztáshoz a weboldalán. Az online eszközök és a személyes tanácsadók közötti interakció kiváló” - mondja Michael Gräfe. "A weboldalon található tervezőprogramokkal és konfigurátorokkal már előzetesen magunk is intenzíven dolgoztunk, a végleges tervezésnél pedig ezután közvetlen kapcsolatban álltunk az illetékes irodai és helyszíni munkatársainkkal, így továbbra is szeretünk emberekkel dolgozni. A további rövid szállítási határidők végül teljesen meggyőztek bennünket."

Következtetés: A MultiTool 100/150 készülékkel az OPS-INGERSOLL egy nagy teljesítményű szerszámcserélőt kínál ügyfeleinek kis helyigényű marógépeihez. A HIWIN kéttengelyes rendszerének használata a teljes futási idő alatt egyenletes pontosságot garantál. A két partner már a jövőbe tekint: „A tengelyrendszerek nagyfokú skálázhatósága és a kiváló együttműködés lenyűgöző. Ez minden bizonnyal további követő projektekhez fog vezetni” - tekint előre Michael Gräfe.
