A kifejezetten az ügyfél igényei szerint kifejlesztett, súlyoptimalizált függőleges tengelyt egy akkumulátorcellagyártási folyamatban használják. A cellák minőségellenőrzés céljából történő eltávolítására szolgál a folyamatban lévő gyártási folyamatból.

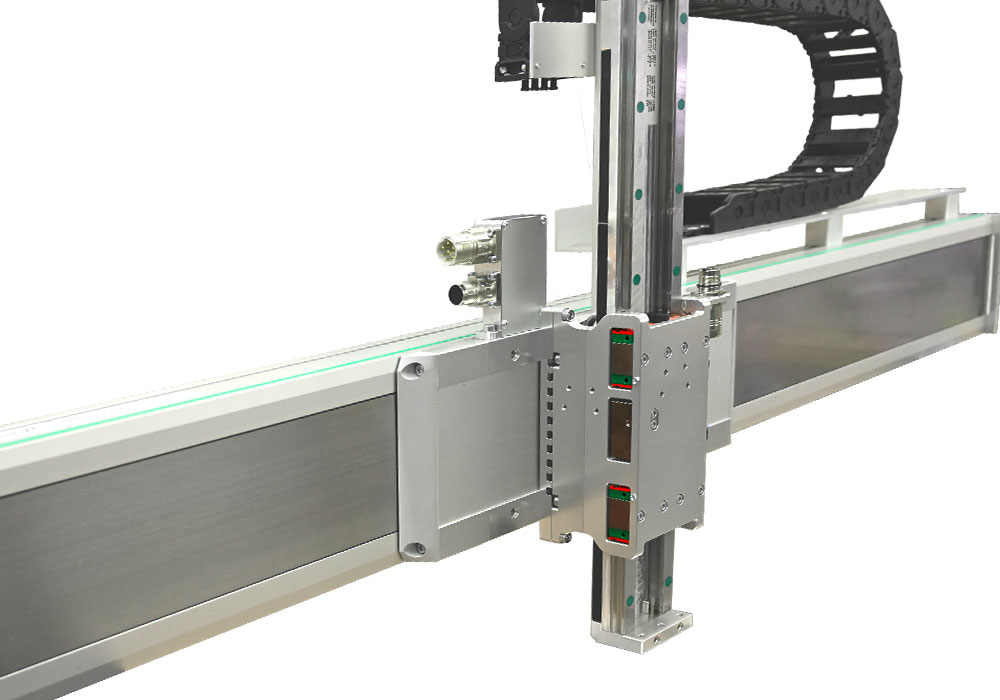

A folyamatos gyártási folyamat magas követelményeket támaszt a hajtások ciklusidejével és karbantartásmentes működésével szemben. Az alkalmazott lineáris portál keresztirányú tengelyként egy HT-L lineáris motortengelyből, függőleges tengelyként pedig egy súlyoptimalizált lineáris tengelyből áll. Mindkettő lineáris motorokkal van felszerelve. A függőleges tengelyt a maximális hasznos teherbírás mellett nagy dinamikára fejlesztették ki, és a motor folyamatos terhelésének csökkentése érdekében súlykompenzációval van felszerelve. A Z-tengely a konzolos elv alapján működik, ahol az elektromos rész (forcer) helyhez kötött, azaz az elektromos kábelek nem mozognak. A moduláris felépítésnek köszönhetően egy keresztirányú tengelyen több függőleges tengely is lehetséges, és további változatos testreszabások is lehetségesek.
Más lineáris motoros tengelyekhez képest a függőleges tengelyt a maximális dinamika jellemzi, kompakt kialakítással kombinálva.
Követelmények:
- Nagy dinamika a 6 kg-os függőleges hasznos teher ellenére
- Abszolút kódoló funkcionális biztonsággal
- Kopásmentes hajtások
- Moduláris rendszer
HIWIN alkatrészek:
A beszerelt HIWIN-alkatrészekhez közvetlenül itt férhet hozzá, és használhatja a CAD-konfigurátort, vagy letöltheti a megfelelő CAD-modellt:
Alkalmazási területek:
